Formation Théorique : Le Poêle à Granulés en Sortie Ventouse
Les poêles à granulés avec sortie ventouse sont des appareils certifiés étanches très appréciés pour leur faible coût d’installation et leur rendement optimal. Toutefois, la pose de ces produits reste complexe et réservée aux experts.
UNE INSTALLATION PLUS SOUPLE
Un poêle à granulés avec sortie ventouse autorise une certaine souplesse dans l’installation.
Installation classique (zone 1) : Traditionnellement, les poêles à bois et à granulés ne s’installent qu’en zone 1. Comprenez que le débouché du conduit de cheminée doit impérativement dépasser du faîtage.
Mais les poêles à granulés avec sortie ventouse peuvent déroger à cette contrainte en s’installant en zone 2 ou en zone 3.

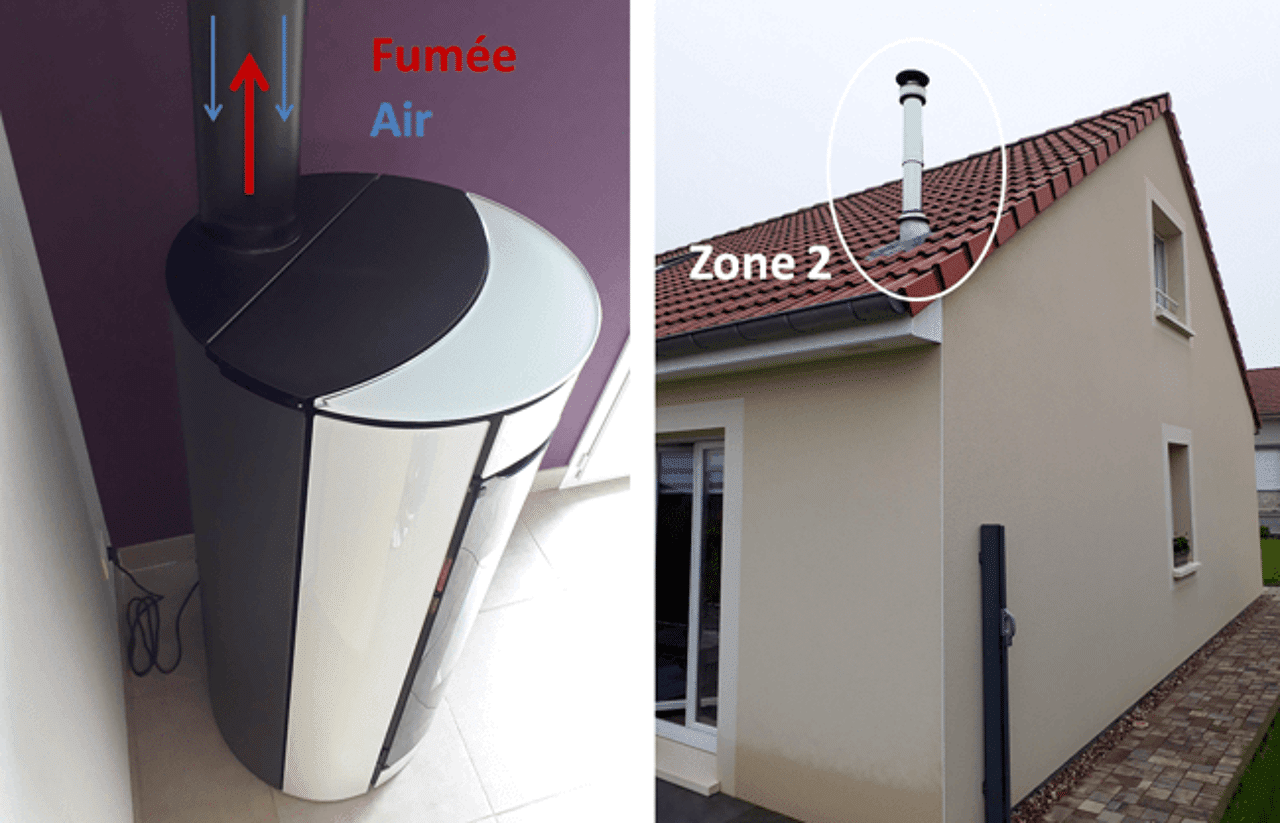

Installation en ventouse verticale (zone 2) : Le tubage sort en toiture, sous le niveau du faitage. Cette solution est très utilisée dans le neuf car l’arrivée d’air se fait par le conduit concentrique ce qui évite de percer la coque étanche de la maison.
Installation en ventouse horizontale (zone 3) : Le tubage pour extraire les fumées débouche en façade ce qui limite la fumisterie et les coûts d’installation. Cela rend par exemple la pose d’un poêle à granulés plus simple lorsqu'il n'y a pas de conduit préexistant. Cette pose est en revanche interdite dans le neuf.
La pose en zone 3 s’envisage en dernier recours quand il n’y a pas de conduit de cheminée.
Un poêle à bois peut-il s’installer en ventouse ? Non, c’est impossible. Le poêle à bois ne dispose pas de moteur d’extracteur des fumées et a besoin d’un conduit haut qui permet un bon tirage naturel pour évacuer les résidus de combustion. Pour la même raison, un poêle mixte bois / granulés ne peut s’installer qu’en zone 1.
DES POÊLES À GRANULÉS CERTIFIÉS ÉTANCHES
Etanchéité certifiée : Les poêles à granulés avec sortie ventouse sont toujours et obligatoirement certifiés étanches. C’est-à-dire qu’ils peuvent subir une pression d’air importante à l’intérieur de la chambre de combustion sans laisser s’échapper de fumées. Ils sont généralement testés sous une pression de 50 Pa et sont conformes à la norme gaz NF EN 613 « Appareils de chauffage indépendants à convection utilisant les combustibles gazeux » dans l’attente d’une réglementation spécifique pour les poêles à granulés à circuit de combustion étanche. Cette spécificité leur permet de ne pas laisser pénétrer de fumées dans la maison, même en cas d'inversion du tirage.
Comment s’assurer que mon poêle à granulés peut s’installer en ventouse ? Il y a deux moyens pour reconnaître un poêle à granulés certifié étanche. Soit l’appareil a été certifié par le CSTB (Centre Scientifique et Technique du Bâtiment) et dispose d’un avis technique spécifique. Il suffit dans ce cas de taper « référence du poêle + CSTB » dans un moteur de recherche pour avoir accès au document ou de se rendre directement sur le site du certificateur .
LES CONDUITS CONCENTRIQUES

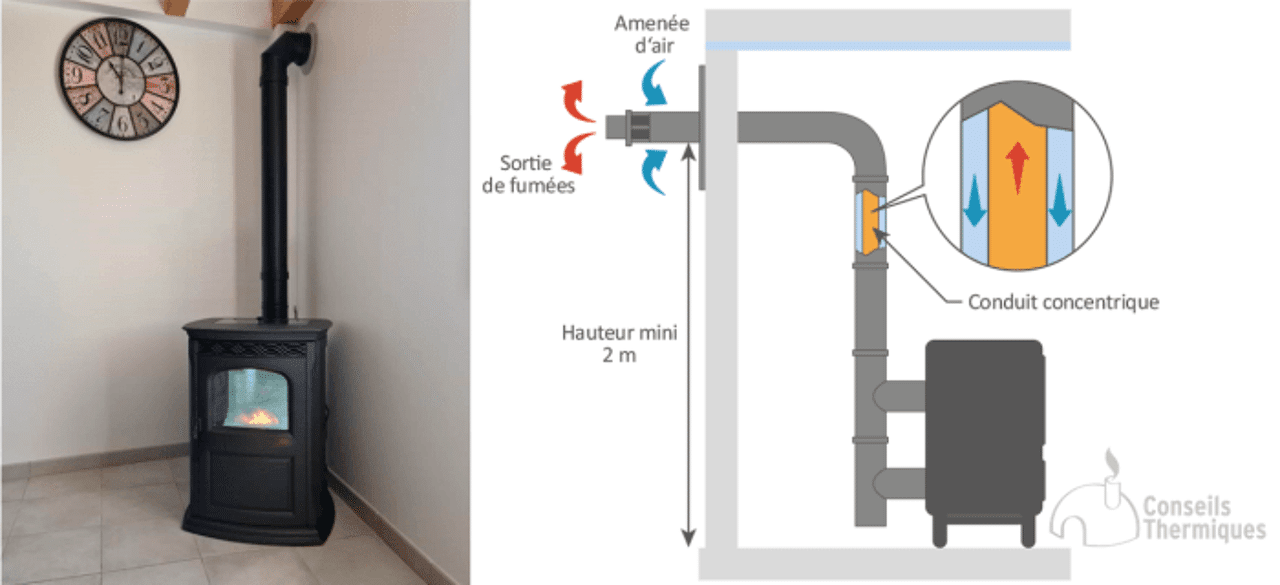

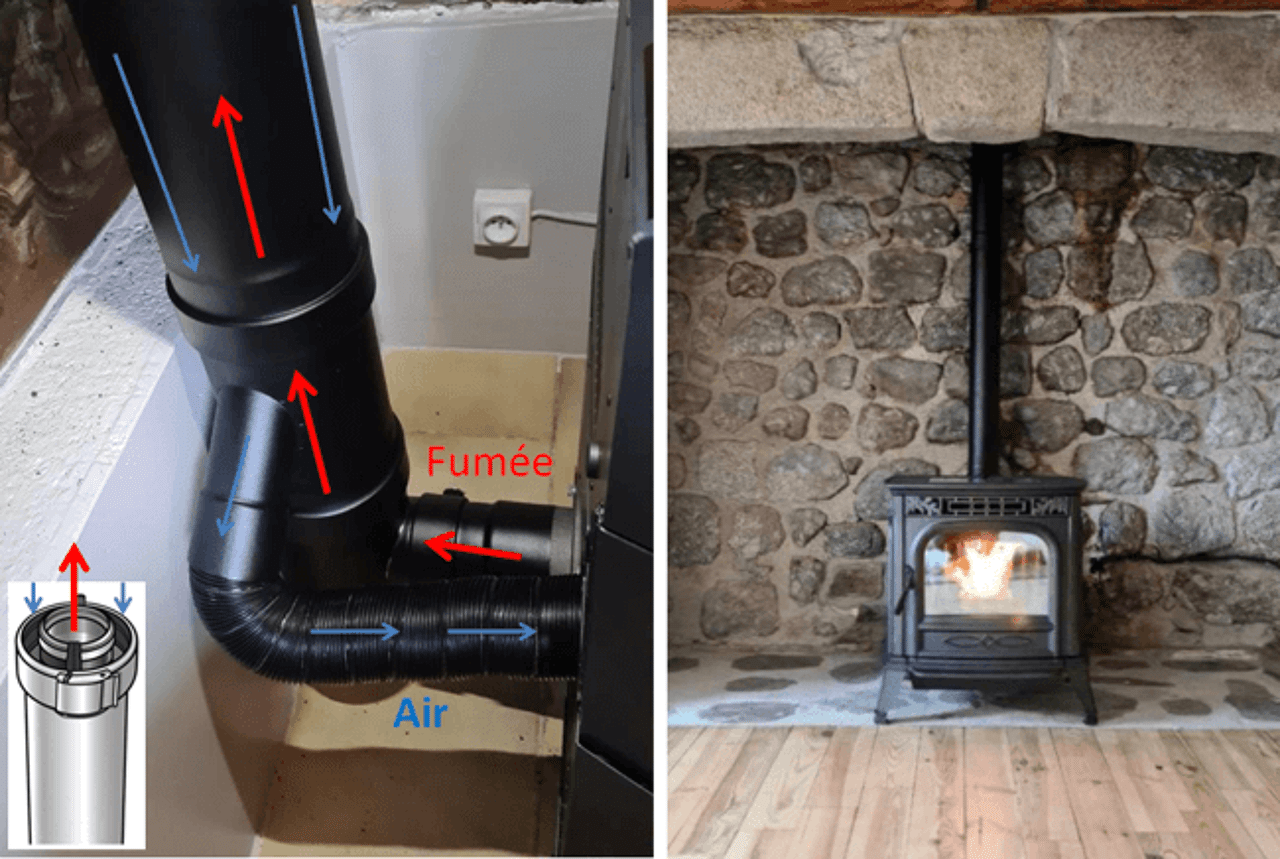

La pose d’un poêle à granulés en ventouse s’effectue le plus souvent avec un conduit concentrique également certifié étanche. Le conduit concentrique est composé de 2 canaux bien distincts : un à l’intérieur qui évacue les fumées et un à l’extérieur qui amène l’air comburant.
Le conduit concentrique permet l’évacuation des fumées et l’apport d’air comburant.
Pour l’air comburant, l’intérêt est double. D’une part, il n’est pas nécessaire de percer la maison pour faire une arrivée d’air extérieure ce qui est très appréciable dans les maisons neuves. D’autre part, l’air est préchauffé au contact du tubage des fumées ce qui améliore légèrement le rendement. On constate généralement un gain de 3 à 5 % sur les modèles étanches.
On compte principalement 5 fabricants de conduits concentriques : Bioten, Dinak, Isotip Joncoux, Modinox et Poujoulat.
Sur la plupart de ces conduits concentriques, la distance de sécurité à respecter est de 10 cm vis-à-vis de tous les matériaux combustibles, 12 cm pour la référence Dinak Diflux Pellets.
Un kit complet pour une installation en ventouse horizontale coûte aux alentours de 450€ TTC. On comprend donc vite l’intérêt financier de ce type de pose. Attention toutefois, si la paroi comprend des éléments sensibles au feu, il sera nécessaire d'ajouter une coquille isolante sur tout le pourtour du conduit.
PRÉREQUIS POUR L’INSTALLATION D’UN POÊLE À GRANULÉS VENTOUSE
Vous l’aurez compris une installation en ventouse n’est possible que si l’ensemble du circuit de combustion est étanche. Il faudra impérativement vérifier les points suivants :
Le poêle est validé étanche par le CSTB ou par le fabricant
La fumisterie fait l’objet d’un avis technique
LA POSE EN VENTOUSE HORIZONTALE, ZONE 3
ATTENTION AU VENT !
En zone 3, le terminal des fumées sort au niveau de la façade et il faudra porter une attention particulière au vent. En effet, si la façade est exposée aux vents dominants, le conduit des fumées risque d’être soumis à une forte pression. Dans ce cas, la flamme peut simplement vaciller mais il y a également un risque pour que les fumées de la chambre de combustion ne s’évacuent pas correctement. Le poêle se met alors en sécurité. Il n’y a pas de danger de refoulement des fumées dans la maison si les prérequis ont bien été respectés (poêle + conduit étanches).
PAS TROP PRÈS !
En second lieu, il faut respecter les distances minimales de sécurité vis-à-vis des ouvertures de façon à ce que la fumée ne revienne pas dans le logement.
La sortie des fumées ne pourra pas déboucher n’importe où.
En résumé :

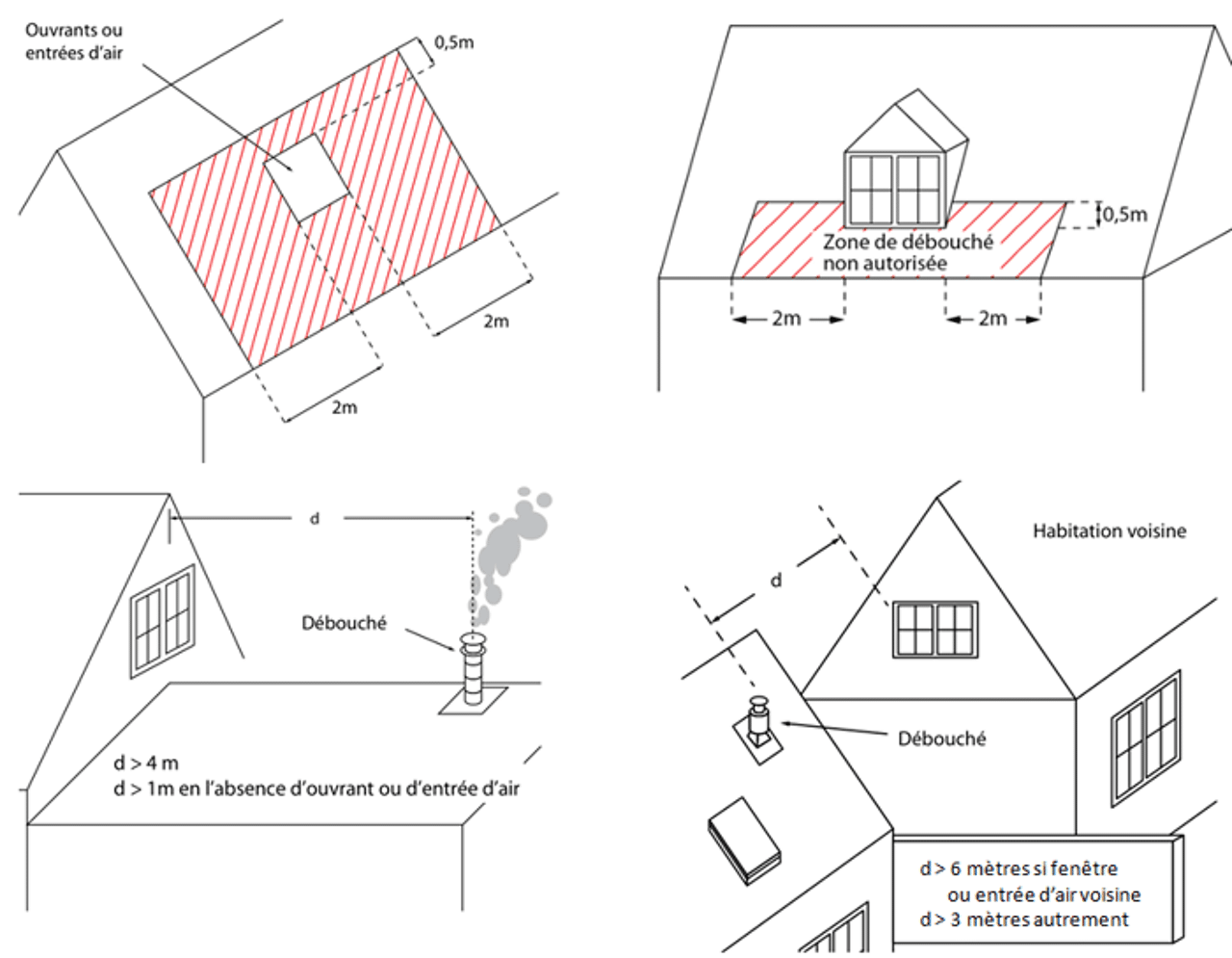

La sortie des fumées doit déboucher à au moins 2 mètres de hauteur avec un dépassement par rapport à la façade d’au moins 40 cm.
Elle ne doit pas être placée latéralement à moins de 2 m de tout ouvrant ou entrée d’air.
Ni à moins de 50 cm au dessus d’un ouvrant ou d’une entrée d’air.
La façade voisine doit se situer à une distance de 3 mètres en l’absence de fenêtre ou entrée d’air, 6 mètres dans le cas contraire.
ETAPES POUR L'INSTALLATION D'UN POÊLE À GRANULÉS EN VENTOUSE HORIZONTALE

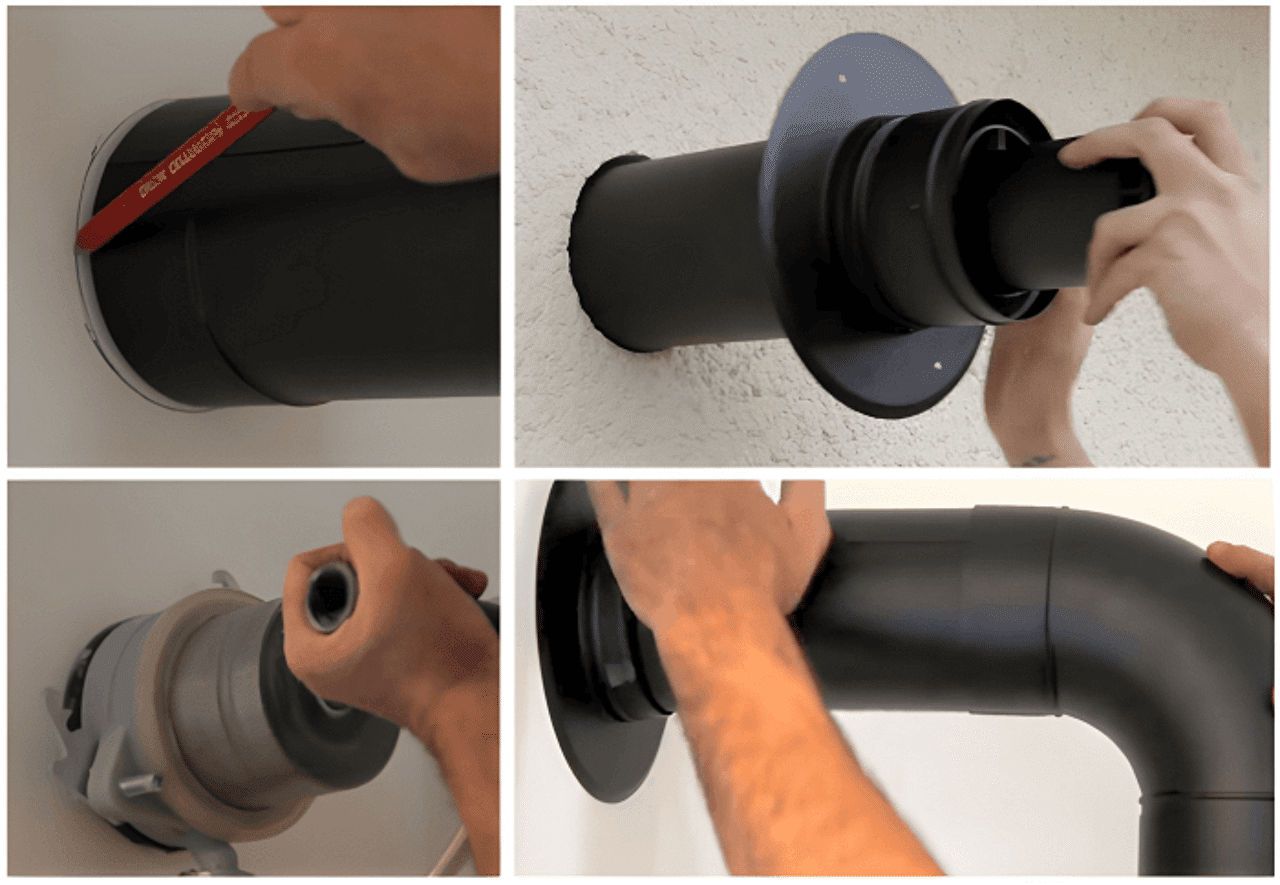

Une fois toutes ces précautions prises, la pose en ventouse horizontale reste relativement simple, mais toujours réservée aux professionnels ou aux bricoleurs très avertis :

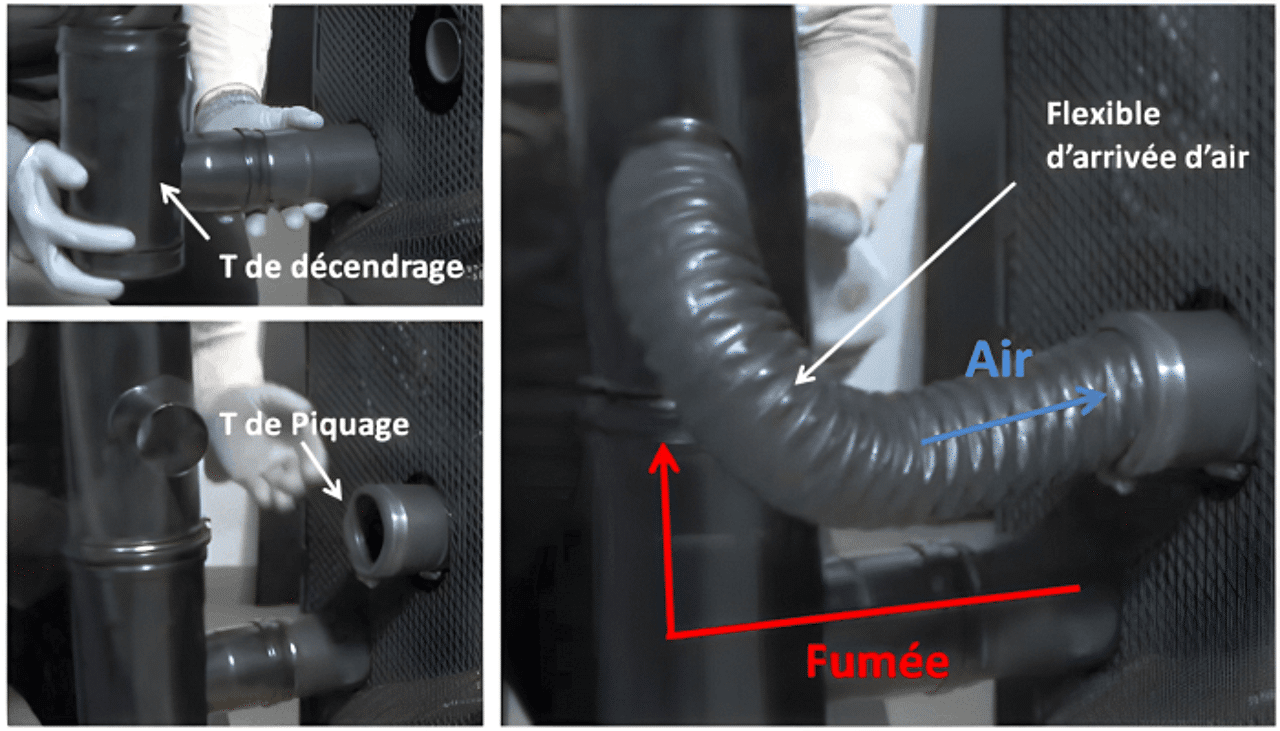

À l’arrière du poêle, on pose le T de dépotage (diamètre 80 mm) et le T de piquage d’arrivée d’air (diamètre 40 à 60 mm généralement).
On emboite les premiers éléments droits fumisterie puis on raccorde le flexible d’arrivée d’air.
On positionne ensuite le coude de fumisterie pour une sortie le long de la façade et on perce selon le marquage effectué (diamètre 130 mm).
On insère le terminal côté extérieur et on raccorde le coude côté intérieur avant de serrer la bride de sécurité.
BRICOLEURS DU DIMANCHE, S’ABSTENIR !

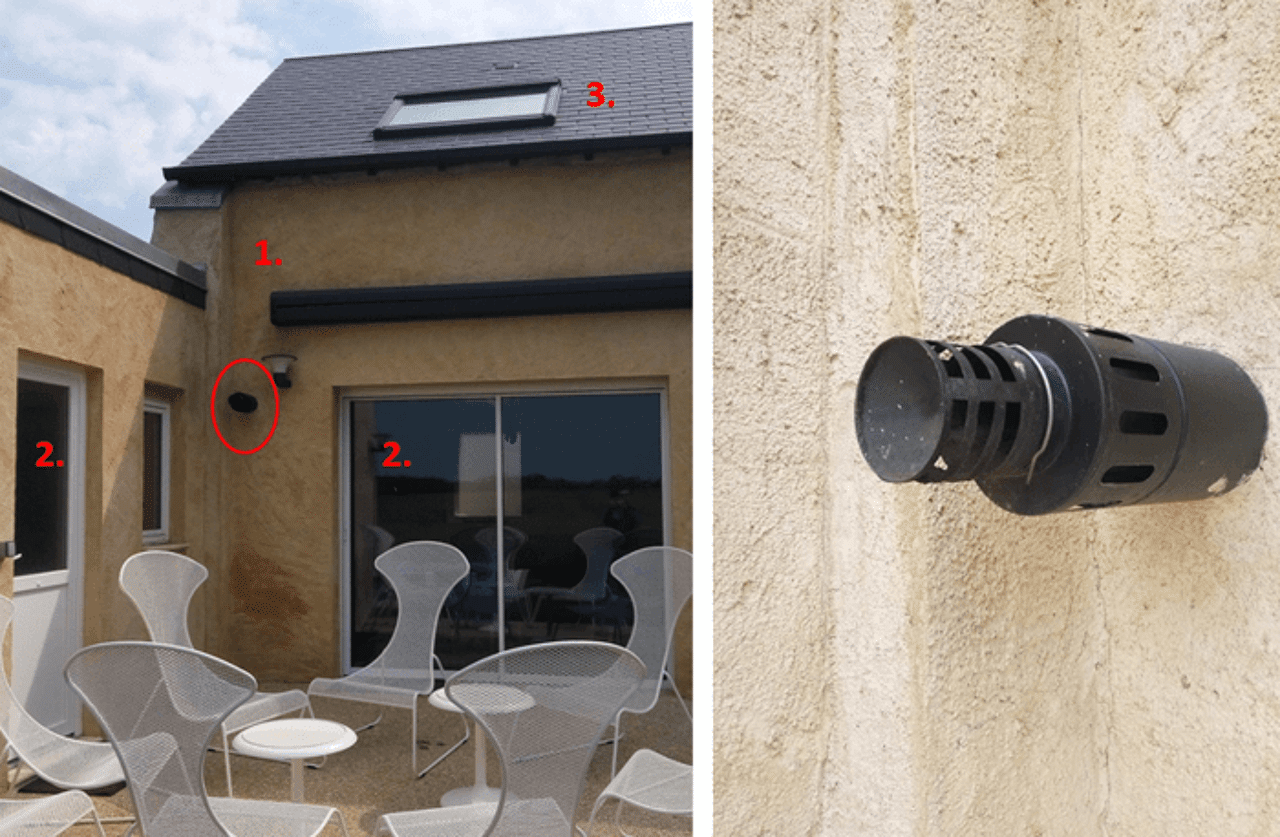

À titre de contre-exemple, voici une installation en ventouse qui reprend tout ce qu’il ne faut pas faire.
Le conduit est installé dans un angle rentrant soumis aux vents tourbillonnants
Les distances latérales de 2 mètres ne sont pas respectées
Tout comme l’interdiction d’une pose sous un ouvrant de toit
En conséquence, cette installation ne fonctionne pas. Sous la pression du vent, le poêle (heureusement certifié étanche) se met fréquemment en sécurité. Comme il n’y a pas d’entrée d’air au niveau des fenêtres pour la ventilation et que celles-ci restent fermées en hiver, il n’y a pas non plus de refoulement de fumées à l’intérieur du logement. Le particulier envisage de reprendre l’installation pour faire déboucher le terminal en zone 2 afin d’éviter la mise en sécurité à cause du vent.
PARADOXE DES POÊLES À GRANULÉS AVEC SORTIE VENTOUSE EN ZONE 3
Vous l’aurez compris, si l’installation en ventouse horizontale apparaît séduisante, elle reste tout de même délicate. De ce fait, elle est souvent envisagée en dernier recours. Cette pose est par ailleurs interdite dans tous les autres pays d’Europe mais également dans le neuf. Pourquoi l’interdire sur un logement neuf et l’autoriser 3 ans plus tard dans ce même logement ?
En coulisses, il se murmure que ce procédé a été accepté sous la pression du lobbying du bois de façon à augmenter le parc de poêles à granulés (installation plus souple) à moindre coût (pose moins coûteuse car moins de fumisterie).
Il faut retenir que cette installation en apparence plus simple crée aussi beaucoup d’ambiguïtés et n’est pas à la portée des bricoleurs amateurs. Elle reste fonctionnelle si toutes les conditions sont réunies.
LA POSE EN VENTOUSE VERTICALE, ZONE 2
HAUTEUR ET DIAMÈTRE DU CONDUIT CONCENTRIQUE
La pose en zone 2 présente moins cette contrainte de vents dominants même si on reste en zone de surpression. En revanche, il faut porter attention à la hauteur de la fumisterie pour que l’air comburant puisse bien arriver à destination. On pourra retenir que pour une installation jusqu’à 5 mètres de hauteur, un conduit concentrique de diamètre classique 80/130 est suffisant. Dès que l’on dépasse cette hauteur, il peut être nécessaire d’augmenter le diamètre en 100/150. Cette donnée est propre à chaque fabricant et il faudra la vérifier sur la notice.
DISTANCE VIS-À-VIS DES OUVERTURES
Comme pour la zone 3, des contraintes de distance sont à respecter pour éviter des refoulements de fumées dans l’habitation ou celle du voisin :
CONCLUSION : DES INSTALLATIONS EFFICACES SI POSÉES DANS LES RÈGLES DE L’ART
Les poêles à granulés avec sortie ventouse sont donc une solution intéressante pour déroger à une installation contraignante en zone 1, même si cette dernière doit toujours être privilégiée.
En rénovation, la pose en ventouse horizontale (zone 3) permet de s’équiper à bas coût mais il faudra respecter scrupuleusement les règles de l’art.
Dans le neuf, la pose en ventouse verticale (zone 2) sera idéale pour éviter de percer un trou dans la coque étanche au niveau de l’arrivée d’air.
