Les bougies d'allumage : Comment fonctionnent elles et que mesurer ?

La bougie d'allumage est "LE" composant qui permet le fonctionnement automatique de votre appareil à granulés de bois. La chaleur qu'elle dégage permet à la combustion des pellets de se produire.

Le principe de cette pièce est relativement simple: lorsqu'un flux d'air parcours l'extérieur de la bougie, alors celui ci va être chauffé à des températures allant jusqu’à plusieurs centaines de degrés et cela très rapidement (quelques secondes).

Cet air chaud va alors faire entrer le granulés en phase de gazéification (phase pendant laquelle le granulé fume. Avec la chaleur cette fumée va alors s’enflammer créant donc une combustion des pellets se trouvant dans le bol de combustion (aussi appelé brasier).

Ce composant à une durée de vie estimée à 5000 allumages pour une bougie en acier et 10 000 pour les bougies céramiques. Le remplacement d'une bougie est plutôt simple, n'hésitez pas a faire appel à un technicien ou alors a utiliser nos vidéos tutoriels.

Comment trouver votre bougie ?

En identifiant le type de bougie, sa puissance et sa longueur, vous êtes certains de trouver la bonne bougie pour votre poêle à granulés.

Les mesures diffèrent suivant le type de bougie, voici les principales :

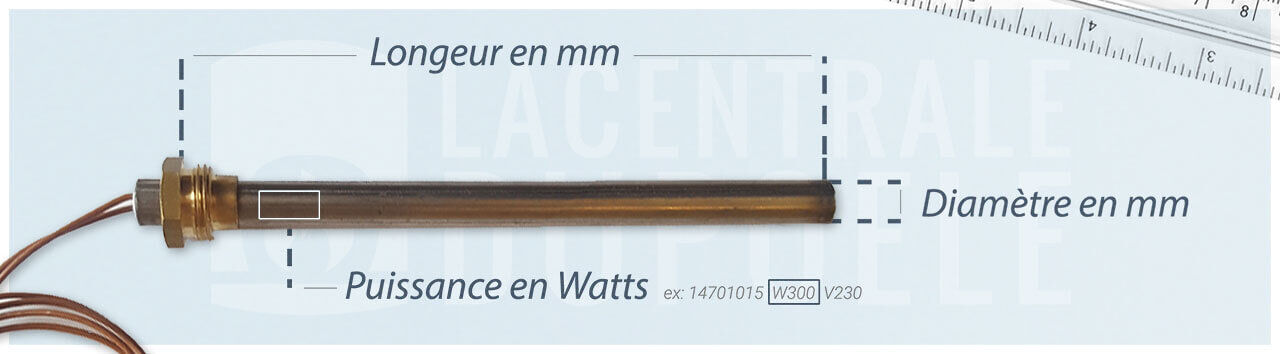

BOUGIE RACCORD 3/8 (AVEC ÉCROU)

Un des modèles de bougie d'allumage les plus rependus, on les trouvent notamment sur les modèles des marques MCZ, Rika, Palazetti, etc.

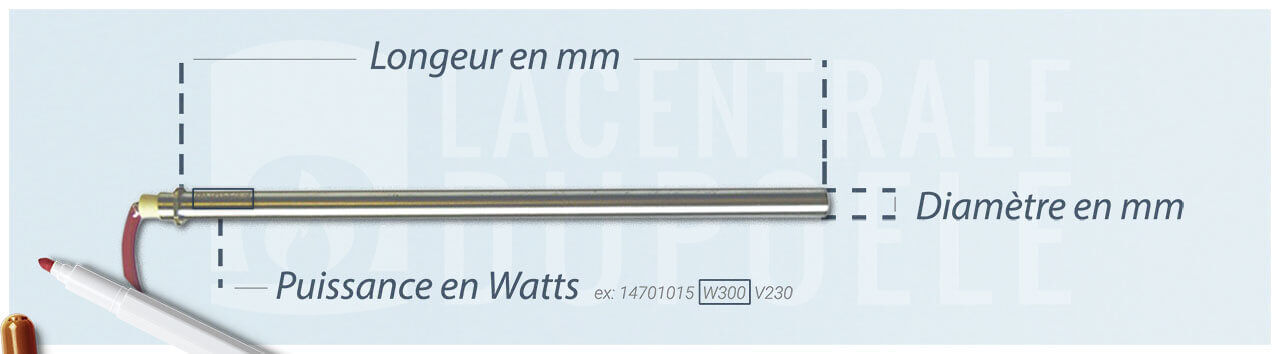

BOUGIE AVEC BRIDE

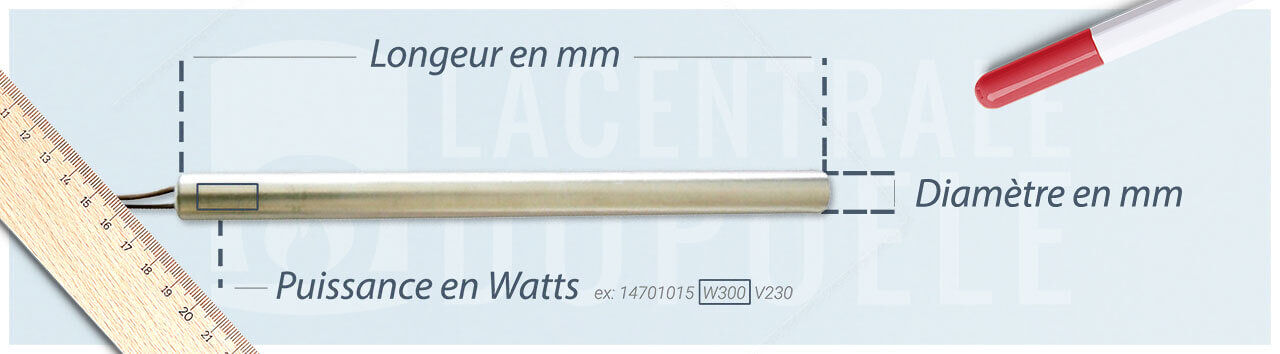

BOUGIE SANS RACCORD

Bougie sans raccord La bougie sans raccord nécessite d’être attentif lors du démontage de l'ancienne. En effet aucune butée n'est présente sur cette bougie, car il n'y a ni raccord, ni bride. La mise en place doit donc se faire à l'identique de l'ancienne, attention l'erreur fréquente consiste a vouloir trop enfoncer la bougie dans son logement!

Ce type de bougie d'allumage est par exemple utilisé sur les poêles à granulés LaNordica Extraflame, Edilkamin, etc...

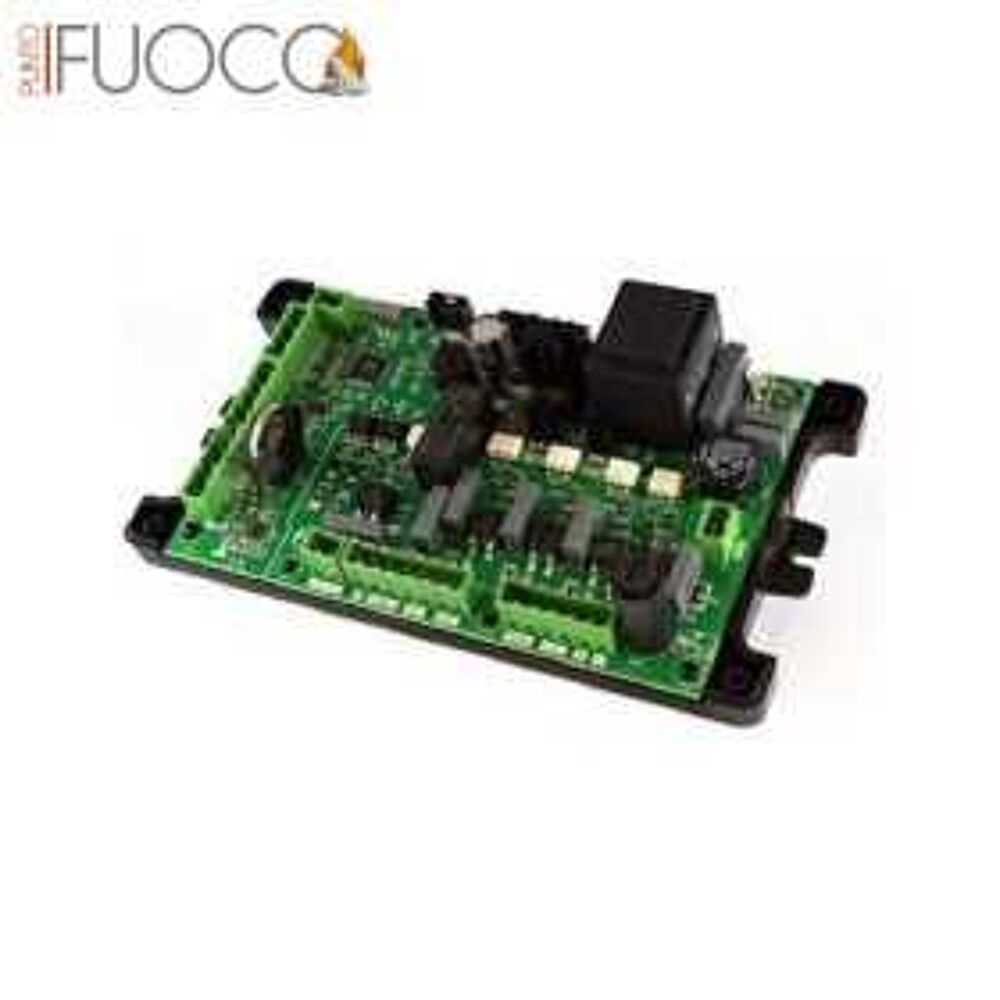

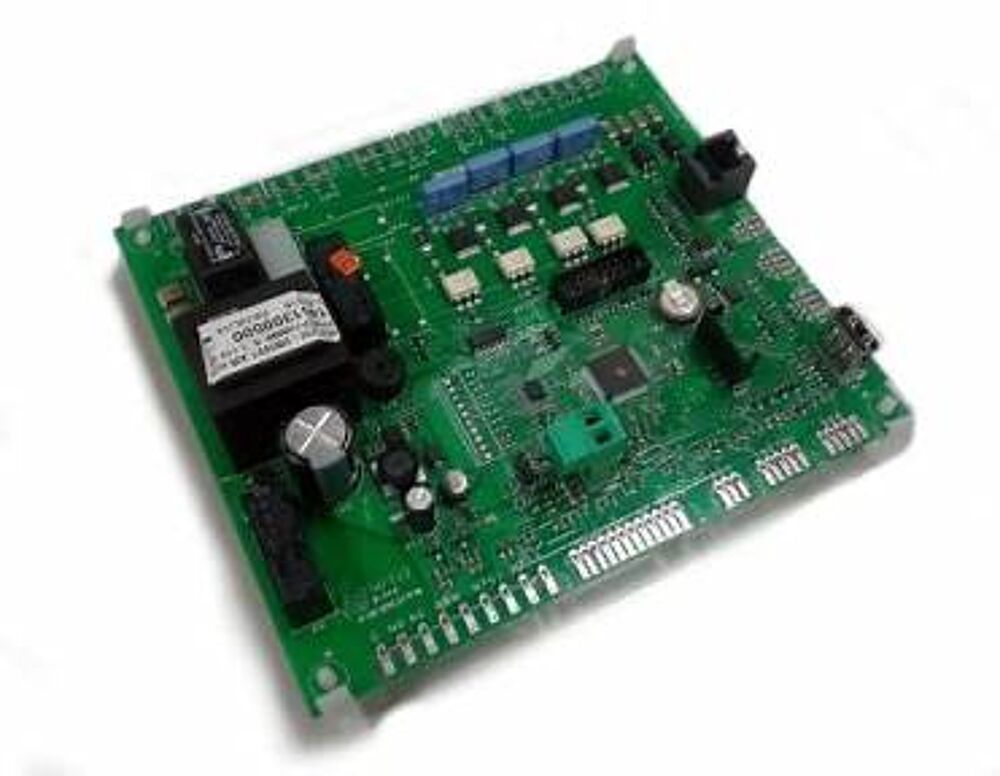

QU’EST-CE QU’UNE CARTE ÉLECTRONIQUE ?

Une carte électronique est un composant électronique qui permet l’accès à un système informatique. Elle se compose généralement d’un microprocesseur relié à des circuits intégrés, auxquels sont attachés des connecteurs et différentes interfaces entre autres. La carte électronique est installée à l’intérieur du poêle à granulés.

LES SYMPTÔMES DE LA PANNE DE LA CARTE ÉLECTRONIQUE

La panne de la carte électronique peut être très subtile, et il est parfois difficile de la reconnaître. Nous vous donnons ci-après une liste des signes les plus couramment rencontrés lorsque la carte électronique est défectueuse :

• Le combustible ne s’allume pas ou s’éteint automatiquement.

• L’alimentation en air de combustion ne fonctionne pas correctement.

• La programmation de l’appareil ne fonctionne pas correctement.

• Le chauffage du combustible est insuffisant.

• Le poêle ne réagit pas aux commandes.

Si vous constatez l’un de ces symptômes sur votre poêle à granulés, il est fort probable que la carte électronique soit défectueuse et doit être remplacée.

COMMENT REMPLACER LA CARTE ÉLECTRONIQUE ?

Même si le remplacement de la carte électronique peut sembler intimidant, il est très facile à réaliser. Pour ce faire, vous devrez procéder de la manière suivante :

1. Débranchez le poêle à granulés et assurer-vous que toutes les pièces sont bien refroidies avant de commencer.

2. Retirez le carter de protection pour accéder à la carte électronique. Celle-ci se situe généralement à l’arrière de l’appareil.

3. Retirez délicatement la carte électronique et prenez note de son emplacement et de son type.

4. Recherchez une pièce détachée similaire à celle que vous avez retirée et achetez-la.

5. Installez la pièce et replacez le carter de protection.

6. Rebranchez le poêle à granulés.

COMMENT ÉVITER LES PANNES FUTURES ?

Même si vous avez remplacé la carte électronique dans votre poêle à granulés, il est possible que des pannes surviennent à l’avenir. Afin de limiter ces risques, veillez à ce que l’appareil soit toujours nettoyé et entretenu régulièrement.

QUELQUES CONSEILS SUPPLÉMENTAIRES

Pour conclure, voici quelques astuces supplémentaires pour vous assurer que votre poêle à granulés reste en bon état et fonctionne correctement :

• Assurez vous que la cheminée est propre et en bon état.

• Contrôlez régulièrement les conduits d’alimentation en air et en eau.

• Vérifiez le niveau de combustible et le traitement de l’air.

• Utilisez exclusivement des pièces détachées originales.

EXTRACTEUR POÊLE - COMMENT ÇA MARCHE?

LES TYPES D'EXTRACTEUR POÊLE Il existe plusieurs types de ventilateur d’extraction. il y a des modèles plus “simples”, avec un moteur aimant, et des ventilateurs avec un moteur à roulement (modèle qui a généralement un condensateur, qui va donner l’impulsion de départ). Chaque marque effectue son choix en fonction de ses besoins et de la puissance dont elle a besoin.

LES ROTATIONS DE L'EXTRACTEUR Les ventilations d’extraction de poêle à granulés se décomposent également en différentes rotations, donc d’une puissance différente. Certains modèles sont en rotations maximum de 1800 RPM (RPM=Rotation Par Minute) alors que d’autres peuvent monter jusqu’à 2400 RPM. En règle général, plus les RPM sont élevés, plus le ventilateur peut développer de la puissance.

LA FONCTION DE L'EXTRACTEUR POÊLE le ventilateur des fumées a une fonction indispensable au bon fonctionnement du poêle. Contrairement à un poêle à bois, le poêle à granulés est en extraction forcée. Ce qui signifie que les fumées sont évacuées de manière mécanique et non de manière “naturelle”. Mais le ventilateur va aussi jouer une autre fonction importante : mettre le poêle en décompression. C’est ce phénomène qui va permettre de faire entrer l’air comburant dans le poêle. L’air comburant qui est lui aussi indispensable pour la bonne combustion de l’appareil. C’est la carte électronique (carte mère) qui au final, va gérer l’extraction, notamment la régulation des tours minute, en fonction des différentes étapes de fonctionnement.

MOTORÉDUCTEUR POÊLE - COMMENT ÇA MARCHE?

LES TYPES DE MOTORÉDUCTEUR POÊLE

Il existe plusieurs types de moteur, avec axe, sans axe. Dernièrement, on commence à voir de plus en plus de modèle avec un encodeur. (c’est à dire que la carte mesure les rotations de celui-ci). Chaque marque effectue son choix en fonction de ses besoins.

LES ROTATIONS DU MOTEUR Les moteurs de poêle à granulés se décomposent également en différentes rotations. Si on prend deux exemples : un moteur 1,3RPM effectue 1,3 tour par minute, alors qu’un moteur 2,5RPM effectue 2,5 tour par minute. Ce sont les engrenages à l’intérieur de la boîte qui vont faire la différence.

LA FONCTION DU MOTORÉDUCTEUR POÊLE Dans la majorité des cas, le moteur de vis sans fin du poêle à granulés permet de faire tourner la vis sans fin. (ou écluse sur certains modèles). Le moteur tourne par intermittence ou en continu, afin d’amener les granulés du réservoir, vers le creuset. C’est la carte électronique (carte mère) qui au final, va gérer tout son fonctionnement.

VIS SANS FIN DU POÊLE À GRANULÉS BLOQUÉE ? AUCUN PROBLÈME!

Tout d’abord, il est indispensable de comprendre le fonctionnement d’un poêle à granulés , de bien vérifier quel est le problème et comment débloquer ses composants.

Le processus de combustion implique une opération préliminaire qui se déroule dans le réservoir , en corrélation avec le système de chargement des pellets qui a pour tâche de les transporter vers la chambre de combustion.

Ce système se compose du motoréducteur et de la vis sans fin , un composant qui, une fois activé par le motoréducteur, tourne sur lui-même, collectant et dirigeant les granulés jusqu’à la soi-disant goulotte , qui les amènera au brasier .

Par conséquent, si les granulés ne descendent pas du réservoir dans la chambre de combustion, il y a probablement un problème avec la tarière .

Il y a plusieurs raisons pour lesquelles cela peut geler :

• vérifiez qu’il y a des pellets dans le réservoir, s’il est vide, remplissez-le (cela semble stupide de le dire, mais au moins comme ça on lève le doute :));

• formation d’arc ou d’entrefer à l’intérieur ou de corps étrangers dans le réservoir à pellets – vis, clous ou ruban adhésif tombés accidentellement avec le combustible ;

• Pellet trop long – vérifiez dans le livret d’instructions de votre poêle à pellets quelle longueur convient à votre produit, et remplacez le si nécessaire ;

• présence de sciure de bois – si le pellet utilisé est de mauvaise qualité, il a tendance à s’effriter, puis à se déposer au fond du réservoir et à proximité de la vis sans fin, empêchant ainsi sa rotation ou la collecte des pellets ;

• panne du moteur de la tarière

COMMENT INTERVENIR POUR DÉBLOQUER LA TARIÈRE

Maintenant que vous connaissez les raisons principales du dysfonctionnement, il ne vous reste plus qu’à contrôler son fonctionnement et agir en conséquence.

Mais n’oubliez pas d’éteindre le poêle et d’attendre qu’il soit complètement froid !

Une fois refroidi, vérifier qu’il y a des pellets dans le réservoir. Si présents, il est possible de déplacer les pellets (par exemple avec un bâton) à l’intérieur du réservoir afin d’éliminer un éventuel entrefer ou de vérifier la présence de corps étrangers.

Néanmoins pour vérifier la présence de vis et bien plus il peut être utile de débarasser le réservoir des pellets présents. Cette procédure doit être effectuée lorsque le combustible n’atteint pas le foyer ou que le feu s’éteint et que le poêle signale le dysfonctionnement avec l’alarme appropriée.

Dans tous les cas, il est important de nettoyer le brasier de tout résidu, de vérifier que le pellet utilisé est de la longueur suggérée dans le livret d’instructions du produit et enfin de redémarrer l’appareil.

Si vous utilisez des granulés humides (peut-être stockés dans des environnements humides ou le dernier granulé à la fin de la saison après toute la période hivernale) ou si vous laissez le poêle inutilisé même pendant de courtes périodes, les granulés à l’intérieur du système de chargement pourraient se compacter et bloquer la vis de chargement . Un système manuel de libération de la boule de sciure formée au sommet de la vis sans fin est le suivant : Couper l’alimentation de l’appareil, ouvrez la porte de l’appareil et remontez du canal de chute des granulés avec un fer à repasser (par exemple un cintre en fer courbé) et tapez sur le dessus pour casser la boule de sciure et faire tomber les résidus à l’intérieur du poêle ; une fois cette opération effectuée, nettoyer le brasier de tout résidu, rétablir le courant et effectuer le cycle d’allumage.

Lorsque la vis sans fin ne transporte pas les pellets et qu’il n’y a pas de combustion, donc pas de livraison d’énergie thermique, il est possible qu’un corps étranger bloque la rotation de la vis sans fin ou que la carte principale soit endommagée. Dans ce cas, il est nécessaire de demander l’intervention d’un technicien qui vérifiera les éléments qui ne peuvent pas être vérifiés par ceux qui n’ont pas la bonne compétence technique.

QUELQUES CONSEILS POUR ÉVITER LE BLOCAGE DE LA COCHLÉE

Enfin, nous souhaitons vous conseiller sur quelques attitudes positives pour éviter que la vis sans fin de votre poêle à granulés ne se bloque.

Rappelez vous que le réservoir à granulés doit être vidé et nettoyé environ toutes les 20 recharges car les résidus de sciure de granulés peuvent former des bouchons dans la vis sans fin, bloquant le système de chargement.

De la même manière, lorsque vous allez remplir le réservoir, nous vous conseillons de ne pas retourner directement le sac de pellets car cela déverserait la sciure restée au fond à l’intérieur.

Enfin, faites toujours attention au type de pellet utilisé : bien que différents types de biomasse puissent être brûlés , choisir des pellets de qualité est la meilleure solution pour un poêle qui fonctionne efficacement dans le temps.

VENTILATEUR POÊLE - COMMENT ÇA MARCHE?

LES TYPES DE VENTILATEUR POÊLE Il existe plusieurs types de ventilation de convection, tangentielle ou encore centrifuge. Certains modèles sont pourvus d’une pièce supplémentaire : le condensateur. c’est lui qui donne l’impulsion de départ. Chaque marque effectue son choix en fonction de ses besoins.

LES TAILLES DU VENTILATEUR Les ventilations de poêle à granulés se décomposent également en différentes tailles. Il peut y avoir également des diamètres différents. Si on prend deux exemples : il existe des modèles de 30cm avec un moteur à droite en diamètre 60mm. On peut également voir une ventilation de 27cm avec un moteur à gauche, d’un diamètre de 80mm.Les marques font leur choix en fonction de la taille de l’appareil mais également de sa puissance. Plus un poêle est puissant, plus il choisirons un modèle qui dégage un débit d’air par heure important.

LA FONCTION DE "DIFFUSEUR" Le rôle principal de la ventilation du poêle à granulés est de diffuser la chaleur, bien répartie dans le volume à chauffer. Elle donne de la réactivité au poêle, permettant de chauffer un volume plus rapidement que par simple convection naturelle. Son rôle secondaire mais important, est également de refroidir le corps de chauffe de l’appareil, afin d’éviter toute surchauffe.

PRESSOSTAT POÊLE - COMMENT ÇA MARCHE?

LES TYPES DE PRESSOSTAT POÊLE Il existe plusieurs types de capteur de pression. Dans la majorité des cas, le capteur vient mesurer la pression dans la conduit des fumées. Mais depuis l’arrivée croissante des poêles dit “étanches”, le capteur va mesurer la dépression. C’est à dire qu’il mesure l’étanchéité du circuit d’air dans le foyer. Chaque marque effectue son choix en fonction de ses besoins.

LES CARACTÉRISTIQUES DU CAPTEUR Les vacuostats ou déprimomètres de poêle à granulés se décomposent également en différentes caractéristiques. Que ce soit en mesure de pression ou de dépression, le capteur mesure en Pa (Pascal). On retrouve donc plusieurs valeurs de tolérance : 30/50Pa, 10/20Pa ou 40/60Pa. La tolérance va donc faire que le vacuostat va être plus ou moins sensible.

LA FONCTION DU PRESSOSTAT POÊLE Le Pressostat est un organe de sécurité important du poêle à granulés. Il se déclenche lorsqu’il détecte une pression dans le conduit des fumées. Par conséquent, il bloque l’arrivée des granulés (coupe l’alimentation électrique du motoréducteur), donc le fonctionnement du poêle. Le mauvais nettoyage est souvent la cause de son déclenchement. Le pressostat ou vacuostat peut également servir de déprimomètre lorsque qu’il mesure la dépression du poêle (c’est à dire l’étanchéité du foyer).

THERMOSTAT POÊLE - COMMENT ÇA MARCHE?

LES TYPES DE THERMOSTAT POÊLE Il existe plusieurs types de modèle. Certains sont positionnés sur le réservoir de granulés, d’autres sur la structure. Les modèles les plus courants sont équipés d’une sonde cuivrée, qui va transmettre l’information de température à la carte électronique. On peut également les retrouver non loin de l’extracteur des fumées. Chaque marque effectue son choix en fonction de ses besoins.

LES CARACTÉRISTIQUES DU THERMOSTAT Il existe plusieurs types. Les modèles que l’on retrouve le plus, sont des capteurs qui vont se déclencher à une température supérieur à 85°C. Mais on trouve également des modèles avec une tolérance jusqu’à 100°C.

LA FONCTION DU THERMOSTAT POÊLE Le thermostat de blocage est un organe de sécurité important du poêle à granulés. Ils se déclenchent lorsqu’ils détectent une surchauffe de l’habillage ou du réservoir.  La sonde cuivrée détecte la température au niveau de réservoir de granulés. En cas de température supérieure au seuil de sécurité, le capteur saute. Il bloque ainsi l’arrivée des granulés (coupe l’alimentation électrique du moteur de vis sans fin). Cela coupe donc le fonctionnement du poêle. Le mauvais nettoyage ou un problème de réglages sont souvent la cause de son déclenchement.  Le thermostat de blocage ou thermostat à réarmement doit être réenclenché afin de pouvoir utiliser le poêle à nouveau.

SONDE DE FUMEE -COMMENT ÇA MARCHE?

Une sonde pour poêle à granulés est un dispositif qui mesure la température de la fumée ou du combustible brûlé par le poêle. Il permet aux utilisateurs de contrôler la température et l’intensité de la combustion, en permettant au système de réguler automatiquement la quantité de combustible nécessaire pour atteindre la température souhaitée.

La sonde est située à l’intérieur du conduit de sortie du poêle, généralement à proximité de la porte d’alimentation. Dans certains cas, la sonde peut être installée sur l’arrière du poêle, à proximité de la trappe de chargement des granulés.

COMMENT FONCTIONNE LA SONDE SUR UN POÊLE À GRANULÉS ?

La sonde sur un poêle à granulés mesure la température de la fumée ou du combustible brûlé, puis transmet ces informations à une unité centrale qui contrôle le moteur du poêle. En fonction de la température mesurée, l’unité centrale peut ajuster la quantité de combustible fournie au poêle pour maintenir la température souhaitée.

Par exemple, si le poêle est réglé à une température élevée, la sonde transmettra cette information à l’unité centrale qui augmentera alors le débit de combustible jusqu’à ce que la température souhaitée soit atteinte. De même, si le poêle est réglé à une température basse, la sonde enverra des informations à l’unité centrale qui réduira alors le débit de combustible jusqu’à ce que la température souhaitée soit atteinte.

Ainsi, la sonde permet non seulement d’ajuster précisément la température du poêle, mais elle assure également que la combustion se déroule correctement et sans danger pour l’utilisateur.

QUEL EST L’AVANTAGE DE LA SONDE SUR UN POÊLE À GRANULÉS ?

L’avantage principal de la sonde sur un poêle à granulés est son rôle important dans la sécurité. La sonde surveille constamment la température de la fumée et s’assure que le taux de combustion est toujours optimal pour éviter tout risque d’incendie.

De plus, la sonde offre une grande précision dans le réglage de la température du poêle et permet de consommer moins de combustible pour obtenir la même chaleur qu’un poêle sans sonde. Grâce à la technologie moderne, la sonde est conçue pour être très efficace et fiable pour assurer le bon fonctionnement et la sécurité du poêle.

QUELLES SONT LES AUTRES CARACTÉRISTIQUES DES POÊLES À GRANULÉS ?

Un poêle à granulés peut offrir une multitude d’options et de fonctionnalités. Les poêles modernes sont généralement livrés avec des commandes numériques et / ou analogiques, un thermostat intégré, une minuterie programmable et des fonctions de temporisation. Certains poêles peuvent également être connectés à un système de climatisation et à un système domotique.

Certains modèles sont également dotés d’un système de nettoyage automatique, qui permet de garder le poêle propre et en bon état. Enfin, beaucoup de poêles modernes sont livrés avec des accessoires supplémentaires, tels que des capteurs pour mesurer la qualité de l’air et des filtres HEPA.

Pour résumé, une sonde pour poêle à granulés permet de contrôler la température et l’intensité de la combustion et offre un niveau de sécurité élevé. La sonde est située à l’intérieur du conduit de sortie du poêle et mesure la température de la fumée ou du combustible brûlé. Elle envoie ensuite ces informations à une unité centrale qui contrôle le moteur du poêle et ajuste la quantité de combustible nécessaire pour maintenir la température souhaitée.

Enfin, les poêles à granulés modernes sont livrés avec des commandes numériques et / ou analogiques, un thermostat intégré, une minuterie programmable et des fonctions de temporisation. Certains modèles peuvent également être connectés à un système de climatisation et à un système domotique. En outre, de nombreux poêles sont équipés d’un système de nettoyage automatique et d’accessoires supplémentaires pour améliorer leur efficacité et leur fonctionnalité.
